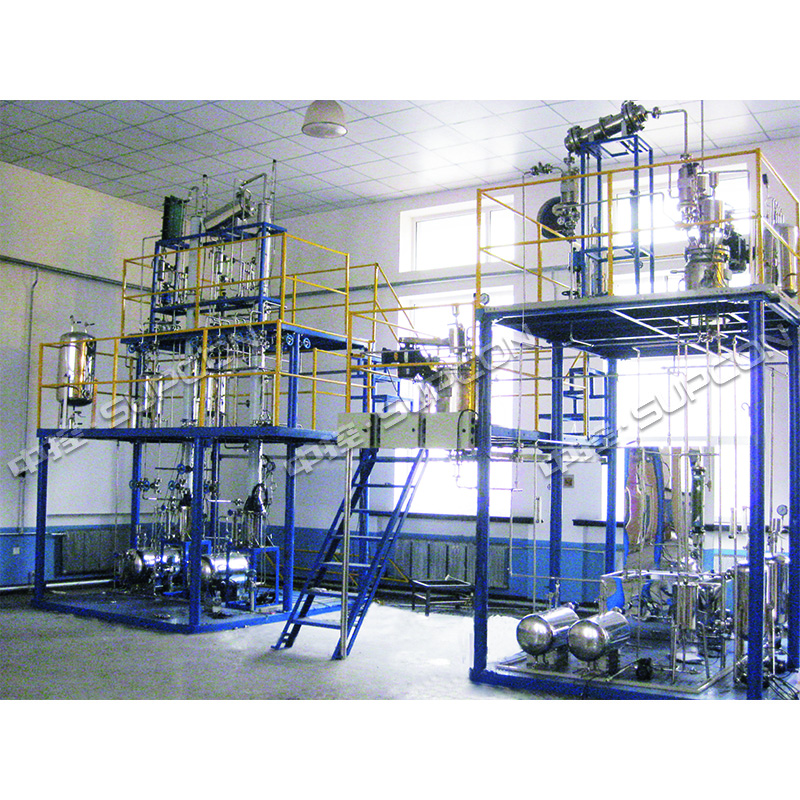

乙酸乙酯生產實訓裝置UTM-HG

詳細介紹

1) 以乙酸乙酯的工廠主要裝置為背景，按一定比例縮小而設計制作，裝置采用以乙醇、乙酸為原料合成乙酸乙酯的直接酯化法工藝，包含反應、中和及提純等工段車間及DCS中控室。

2) 可用DCS集散控制系統進行控制，模擬現代化工廠的生產過程，也可用數字儀表進行就地控制。

3) 裝置既可以整體運行，也可以分單元獨立運行，既可以用真實物料運行，也可以用替代物料運行。

4) 反應釜及中和釜崗位實訓內容：原料配料加料操作；后處理（中和）液配料加料操作；反應控制操作；攪拌器操作；反應回流操作；物料中和操作；物料出料操作等。

5) 精餾崗位實訓內容：篩板精餾塔及填料精餾塔操作；普通精餾、萃取精餾及反應精餾操作；常壓精餾及減壓精餾操作；回流及產品采出操作等。

6) 換熱崗位實訓內容：列管換熱器、板式換熱器、夾套式換熱器及蛇管式換熱器操作；汽-水換熱體系、空氣-水換熱體系、油-水換熱體系及液-水換熱體系操作等。

7) 化工儀表崗位實訓內容：流量計、液位計、變頻器、差壓變送器、熱電阻、可編程多回路控制器、聲光報警器、調壓模塊及各類就地彈簧指針表等的使用；單回路、串級控制和比值控制等控制方案的實施等。

設備主體	長×寬×高8000×2000×6500mm，整機采用304不銹鋼制作，鋼制噴塑框架，帶三層操作平臺，有安全斜梯、護欄、防滑板等
工藝設備系統	反應釜、中和釜、水泵、進料泵、冷卻劑泵、萃取劑泵、進料泵、回流泵、真空泵、反應釜頂、冷凝柱反應釜頂冷凝器、冷卻劑、冷卻器篩板塔頂、冷凝器填料塔頂、冷凝器篩板精餾塔、填料精餾塔、涼水塔、緩沖罐、原料罐、反應釜頂、受液罐堿液罐、輕相罐、重相罐、回流罐、塔頂餾、出液罐萃取劑罐、篩板塔底罐、萃取劑、回收罐管道、閥門、法蘭、管件
儀控檢測系統	雙金屬溫度計、鉑電阻、彈簧壓力表、壓力變送器、孔板流量計、玻璃轉子流量計、差壓變送器、液位計、可編程多回路控制器、聲光報警聯鎖裝置、DCS控制系統
