全國職業院校技能大賽化工裝備技術賽項競賽平臺
UTB-CEMO-2J 為高職組操作平臺，UTB-CEMO-3J為中職組操作平臺。
一、平臺概述
操作平臺集“培、訓、考、賽”功能于一體，模塊化設計；由標配裝置和選配配件組成。
操作平臺采用聚丙烯第一反應單元工段的部分工藝流程，由裝置對象、RFID智能貨柜、安全帽、單工位電腦操作臺、攝像頭、安裝立桿、智能警示燈、工機具配件、供電箱、手持觸摸屏安裝盒、手持式pad、PLC、手持式觸屏安裝盒、工位顯示屏、轉速傳感器、振動傳感器、評分系統、3D拆裝軟件等組成。
單套裝置對象由地臺、排水托盤、機泵安裝臺、單級泵（多級泵）、罐體、換熱器、管路、閥門、儀表等設備組成。
選配件包括：操作臺、移動式龍門架、機泵零部件備品備件、置物貨架、軸承加熱器、聯軸器加熱器、U型管式換熱器、固定管板式換熱器。
配置建議：標配套數=2*配件套數。
二、技能競賽
競賽形式
競賽時間3小時（暫定），2名選手現場操作，比賽過程采用ipad打分、傳感器（轉速、流量、振動等）與智能RFID柜在線讀取數據相結合的評分方式，成績自動匯總到操作站。
競賽要點
工機具的正確選取及使用；零配件的識別、缺陷判斷；拆裝作業的安全規范；拆裝、連接順序無誤；各零部件安裝到位；電機可靠連接；調試與試車順序準確；運轉平穩，振動符合要求；選手之間配合良好；職業衛生符合要求。
競賽內容
主要考查選手對典型化工機泵結構單級泵（中職組）、多級泵（高職組）、管路系統相關設備組成的認知程度、安裝與檢查的熟練程度、調試與試車技能。具體內容有：
機泵的拆卸與檢測；
機泵的安裝與調試；
聯軸器的中心找正；
開車前準備、開車與停車；
設備在運行狀態下的流量、振動檢測；
安全文明生產。
教學功能拓展舉例
閥門、儀表、管路的完整拆卸與安裝；不同儀表、設備的選型和拆裝；泵、設備及管路的試壓；故障分析、排查……

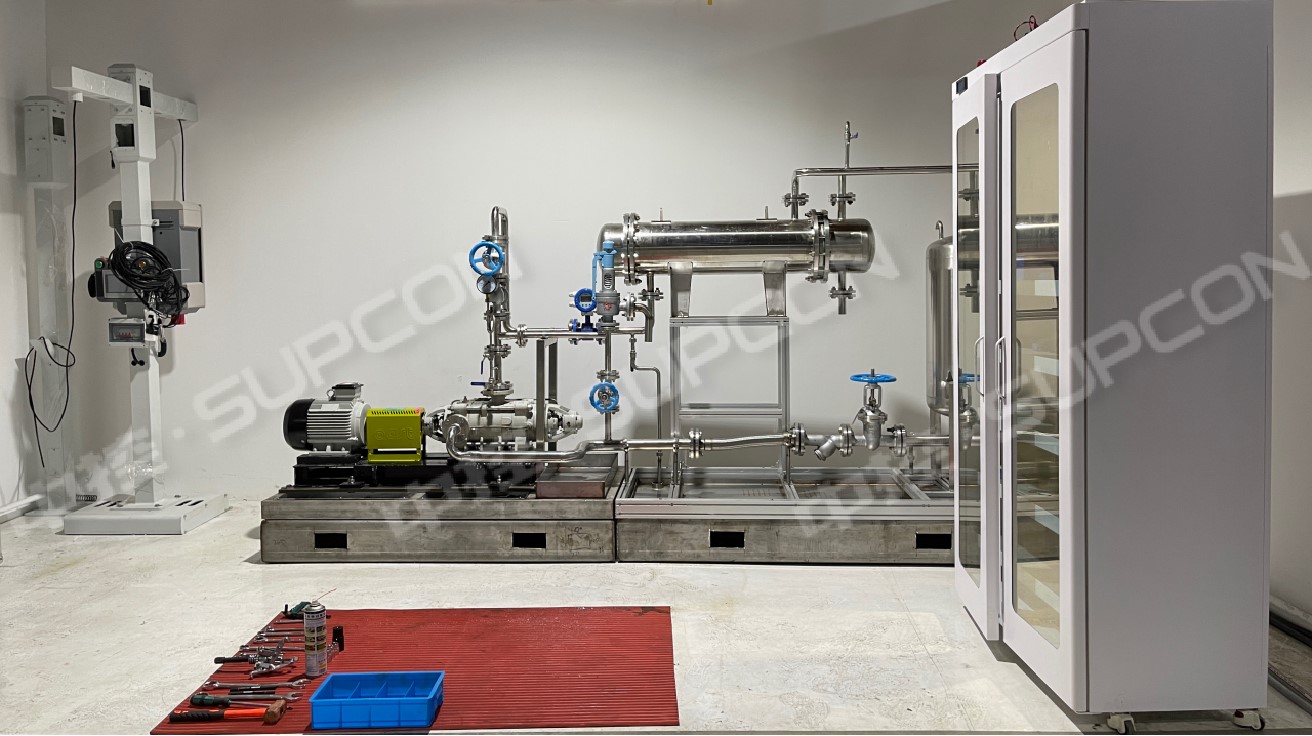

三、裝置照片
