2009—2023年“全國職業院校技能競賽化工生產技術賽項競賽裝置”

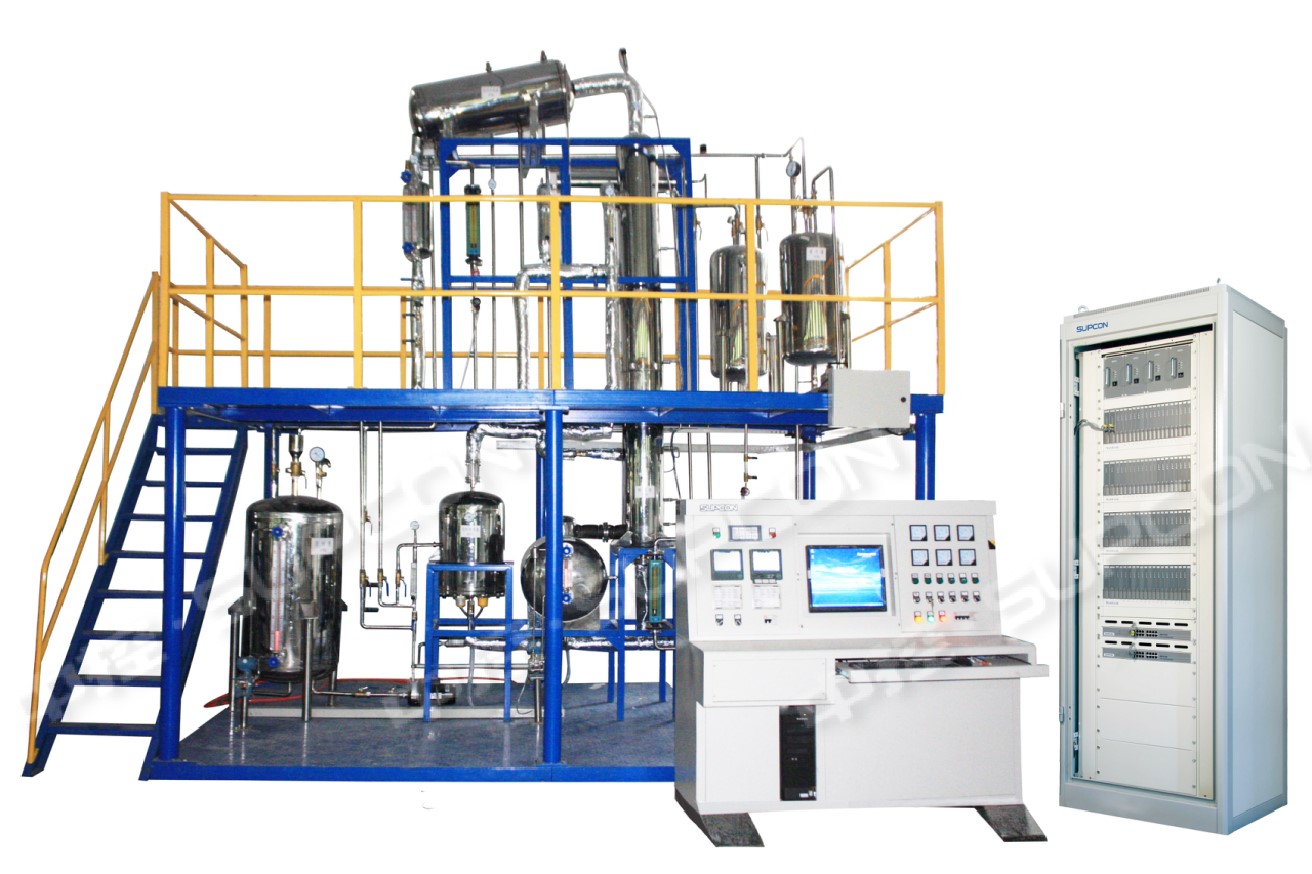

化工總控工競賽與培訓裝置（精餾）是中控教儀根據化工工藝類、化工機械類和過程控制類專業的教學特點及以認識實習和實訓操作為目標，于2009年推出的集常壓精餾、真空精餾、故障排除、自動評分為一體的實訓裝置。該實訓裝置采用控制對象與控制臺獨立設計，控制系統采用了常規的智能儀表控制、無紙記錄儀?？刂茖ο蠛湫途s分離全過程。并且配以JX-300XP DCS控制系統。
系統構成與組成
該系統由控制對象和控制系統構成。
控制對象包括以下內容：精餾塔系統一套含精餾塔及再沸器，裝有溫度測量、壓力測量及液位測量儀器；進料系統一套含原料罐、進料泵、原料液加熱器，裝有液位測量、流量測量及進料溫度測量儀器；回流系統一套含塔頂冷凝器、冷凝液槽、回流泵、產品泵、產品換熱器、塔頂產品槽，裝有流量測量、液位測量及溫度測量儀器；殘液系統一套含塔底換熱器、塔底產品槽，含裝有流量測量、液位測量儀器；真空系統 一套含真空泵、真空緩沖罐，裝有壓力測量儀器。
通過項目實施，可考察的職業能力
① 間歇精餾崗位技能：再沸器溫控操作；塔釜液位測控操作；采出液濃度與產量聯調操作；
② 連續精餾崗位技能：全回流全塔性能測定；連續進料下部分回流操作；回流比調節；冷凝系統水量及水溫調節；進料預熱系統調節；塔視鏡及分配罐狀況控制；
③ 精餾現場工控崗位技能：再沸器溫控操作；塔釜液位測控操作；采出液濃度與產量聯調操作；冷凝系統水量及水溫調節；進料預熱系統調節；塔視鏡及分配罐狀況控制；
④ 質量控制崗位技能：全塔溫度、濃度分布檢測；全塔、各液相檢測點取樣分析操作；塔流體力學性能及篩板塔氣液鼓泡接觸控制；
⑤ 化工儀表崗位技能：齒輪泵、離心泵、微調轉子流量計、差壓變送器、熱電阻、無紙記錄儀、聲光報警器、調壓模塊及各類就地彈簧指針表等的使用；單回路、串級控制和比值控制等控制方案的實施；
⑥ 就地及遠程控制崗位技能：現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺DCS與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載等。
主要技術性能
輸入電源：三相五線AC380V， 50HZ
工作環境：溫度-10%～40%相對濕度;85%（25℃）海拔﹤4000m
外形尺寸：4800（長）×2500（寬）×4400（高）mm
安全保護：具有漏電壓、漏電流保護，安全符合國家標準
